一种静力触探杆端注浆装置

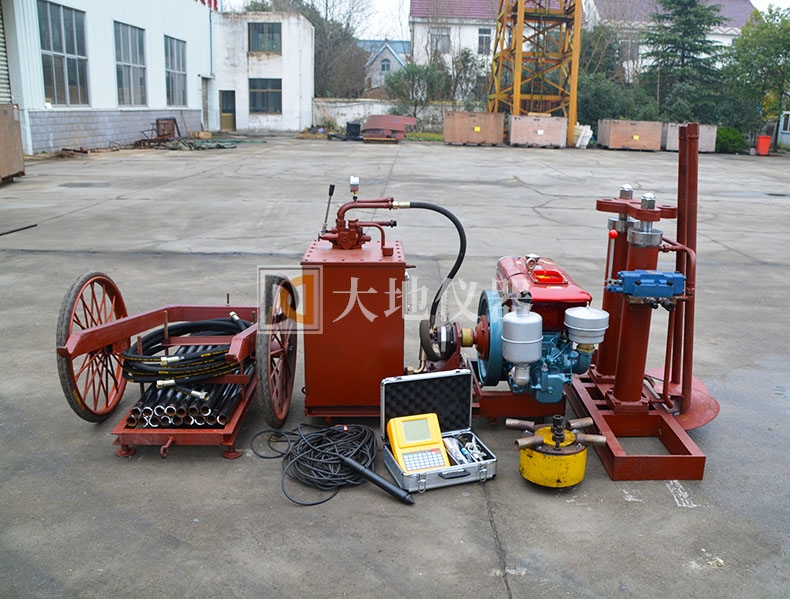

自从静力触探引入我国勘察行业后，作为一种日趋完善的原位测试技术和勘察手段在生产中的应用越来越广泛。在工程地质勘察中，静力触探探头作为一项土工原位测试技术，由于它的种种优点而被广泛采用。其基本原理是将装有传感器的探头接上探杆在土层中以一定的速率静压贯人，随地层的软硬变化由地面的记录系统记录探头沿土层深度的贯人阻力，然后整理出贯人深度和阻力的变化曲线，从而进行土层的划分，确定土层的承载能力，判别饱和粉细砂的液化势，以及提供粧的承载力等对工程有用的设计参数。在工程设计中，采用统计分析的方法，获取静力触探试验参数与土的各种工程性质指标之间的相关关系，以利于静力触探参数的对比应用。但在实际应用中，由于在粘性土及粉、砂土类土层的静探试验中杆件及探头受到的土体阻力较大会对试验结果的精度及贯入深度能力有一定的影响。

一种静力触探探杆端注浆装置，包括探杆连接件和套设在探杆连接件外侧的套筒，探杆连接件轴线处设置有注浆孔，探杆连接件的一端与探杆相连，另一端与探头相连，探杆连接件靠近探杆的一端外表面设置有直径大于探杆连接件的凸台，凸台上贯穿探杆连接件设置有出浆孔，出浆孔与注浆孔相连通，套筒套设在凸台外侧，套筒内表面设置有与凸台相配合的凹腔，套筒包括上筒和下筒，上筒和下筒螺纹连接。探杆连接件连接在探杆和探头之间，探杆连接件轴线处设置注浆孔，探杆连接件靠近探杆的一端外表面设置有直径大于探杆连接件的凸台，凸台上贯穿探杆连接件设置有出浆孔，出浆孔与注浆孔相连通。注浆栗连接在探杆上，当探杆受到液压贯入系统提供压力贯入时，注浆栗将注浆液注入探杆内，再由探杆进入探杆连接件的注浆孔内，再由注浆孔流到出浆孔，由出浆孔排出。探杆连接件的凸台外侧套设套筒，由出浆孔排出的注浆液沿着探杆连接件和套筒之间的孔隙流出，流出的注浆液能够对探头、探杆连接件和探杆外表面润滑，使探头、探杆连接件和探杆能够快速进入地质，而且经过润滑的探头、探杆连接件和探杆不会对原有土体结构造成破坏。在探杆连接件进入土体时，套筒能够对探杆连接件的凸台处保护，避免土壤颗粒进入探杆连接件的出浆孔内，防止出浆孔堵塞。套筒套设在探杆连接件的凸台上时，凸台的边缘能够对套筒内表面的凹腔边缘限位，使套筒能够在凸台上轴线窜动，但不会使套筒脱离探杆连接件，套筒轴向的窜动能够防止土壤颗粒进入套筒内部。套筒包括上筒和下筒，上筒由探杆连接件上端套入，下筒由探杆连接件下端套入，再将上筒和下筒螺纹连接在一起，形成整个套筒。
