10平方单桥探头

10平方单桥探头

  • 所属分类:静力触探探头及传感器
  • 浏览次数:
  • 发布日期:2020-03-11 18:12:49
  • 产品概述
  • 性能特点
  • 技术参数

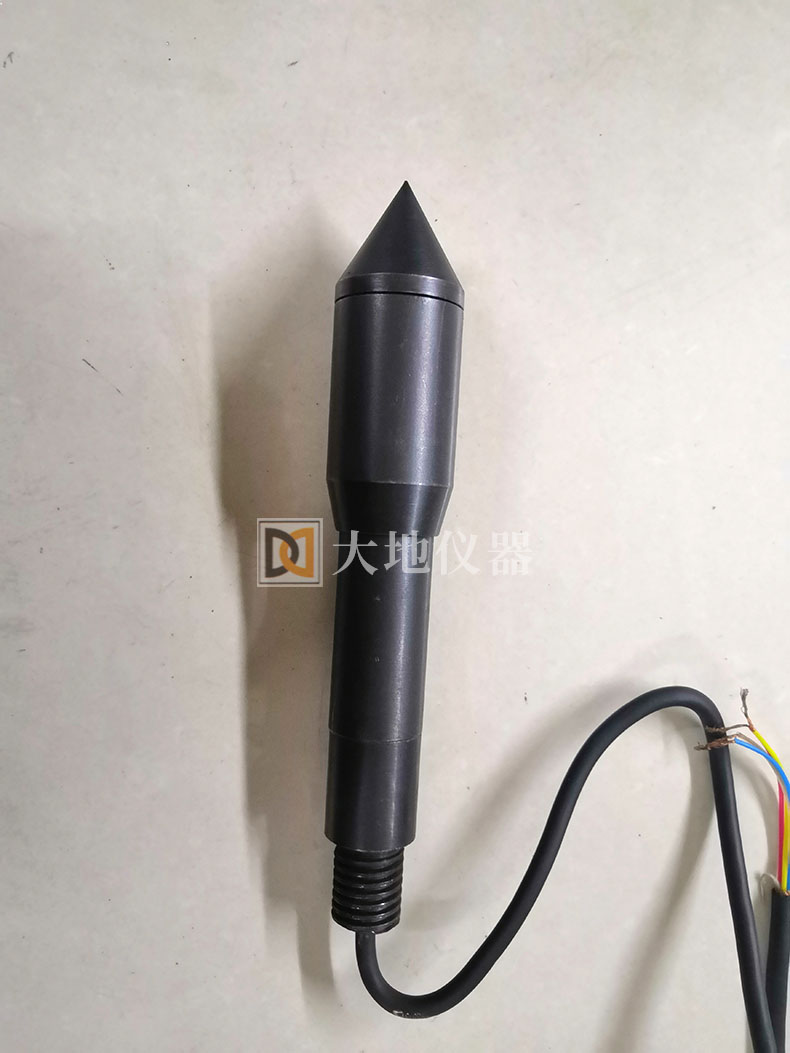

10平方单桥探头

静探头静力触探设备的核心部件.静力触探探头主要由锥头、摩擦筒、变形柱三部分组成。图l为探头在被贯人土层中时的受力示意图。从图中可以看出探头在被压入土层中时,锥尖受到土的阻力 ,摩擦筒受到土的摩擦力 ,这些力通过探头内部的传感器转换成电信号。传输到地面。技术人员将这些测量数据与土的力学性质建立经验公式,最终可以方便地得到土的各项性能指标。根据《静力触探技术标准》制定的技术要求。选择尺寸规格如表1所示。

探头受力示意图
图1 探头受力示意图



技术参数要求为:最 大贯入力20t,侧壁摩擦阻力为0.42 MPa。

探头规格

锥底面积(cm2

锥底直径(mm)

锥角(o)

摩擦筒面积(cm2)

摩擦筒长度(mm)

10cm2单桥探头

10

35.7

60

15cm2单桥探头

15

43.7

60

10cm2双桥探头

10

35.7

60

200

179

15cm2双桥探头

15

43.7

60

300

219

10cm2三桥探头

10

35.7

60

200

179




静探头静力触探设备的核心部件.静力触探探头主要由锥头、摩擦筒、变形柱三部分组成。图l为探头在被贯人土层中时的受力示意图。从图中可以看出探头在被压入土层中时,锥尖受到土的阻力 ,摩擦筒受到土的摩擦力 ,这些力通过探头内部的传感器转换成电信号。传输到地面。技术人员将这些测量数据与土的力学性质建立经验公式,最终可以方便地得到土的各项性能指标。根据《静力触探技术标准》制定的技术要求。


技术参数要求为:最 大贯入力20t,侧壁摩擦阻力为0.42 MPa。

探头规格

锥底面积(cm2

锥底直径(mm)

锥角(o)

摩擦筒面积(cm2)

摩擦筒长度(mm)

10cm2单桥探头

10

35.7

60

15cm2单桥探头

15

43.7

60

10cm2双桥探头

10

35.7

60

200

179

15cm2双桥探头

15

43.7

60

300

219

10cm2三桥探头

10

35.7

60

200

179
