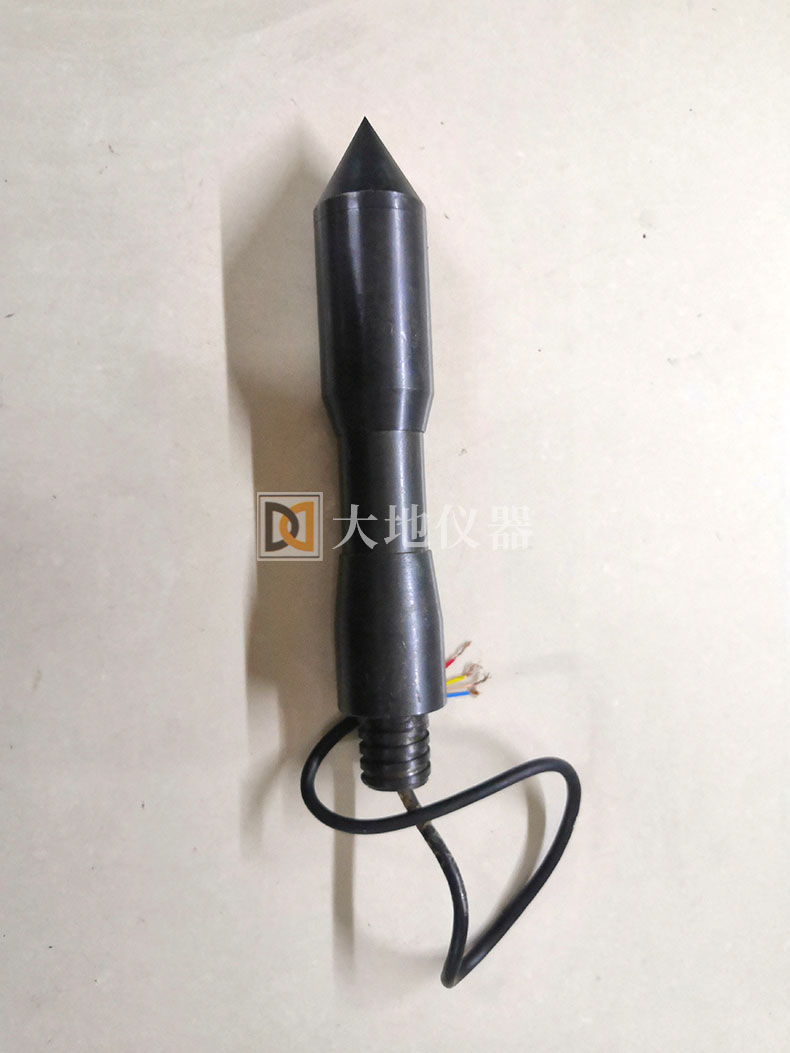

静探头是静力触探设备的核心部件．静力触探探头主要由锥头、摩擦筒、变形柱三部分组成。图l为探头在被贯人土层中时的受力示意图。从图中可以看出探头在被压入土层中时，锥尖受到土的阻力 ，摩擦筒受到土的摩擦力 ，这些力通过探头内部的传感器转换成电信号。传输到地面。技术人员将这些测量数据与土的力学性质建立经验公式，最终可以方便地得到土的各项性能指标。根据《静力触探技术标准》制定的技术要求。选择尺寸规格如表1所示。
图1 探头受力示意图
技术参数要求为：最 大贯入力20t，侧壁摩擦阻力为0．42 MPa。
探头规格 | 锥底面积（cm2） | 锥底直径（mm） | 锥角(o) | 摩擦筒面积(cm2) | 摩擦筒长度(mm) |
10cm2单桥探头 | 10 | 35.7 | 60 | 无 | 无 |
15cm2单桥探头 | 15 | 43.7 | 60 | 无 | 无 |
10cm2双桥探头 | 10 | 35.7 | 60 | 200 | 179 |
15cm2双桥探头 | 15 | 43.7 | 60 | 300 | 219 |
10cm2三桥探头 | 10 | 35.7 | 60 | 200 | 179 |
