静力触探深度自动记录器的制造方法

2020-09-03 09:10:15

静力触探是用准静力将一个内部装有传感器的触探头以匀速压入土中,由于地层中各种土的软硬不同,探头所受阻力不同,设置在探头内的传感器将各种大小不同的贯入阻力通过电信号输入到静力触探记录器中,又由于是手动控制微动开关,记录液压伸缩杆10厘米压缩距离内匀速下行探杆贯入的深度,地层中各种土的软硬被静力触探记录器记录下来,而且操作人员用肉眼观察液压伸缩杆10厘米的压缩距离,被记录器记录下来数据误差大,影响测量精度且工作人员的劳动强度大,影响工程质量。

目的是提供一种结构简单,操作使用方便,自动化程度高,且能够提高测量精度,降低劳动强度,保证施工质量的静力触探探头深度自动记录器。

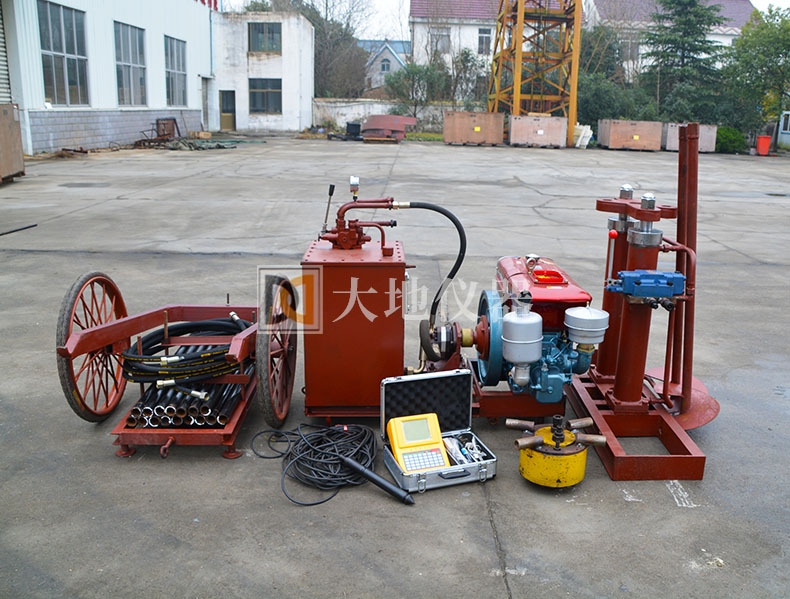

一种静力触探仪深度自动记录器,它包括垂直设置在底座17上的两液压缸体1,其特征在于:每个所述液压缸体1的上部分别设有液压伸缩杆2,两所述液压伸缩杆2的顶部安装有压板4,两所述液压缸体1的内壁之间固定有带导向孔的导向板3,穿过所述导向板3导向孔的一带阻力传感器的探杆5其上端端部垂直的固定在所述压板4的底部,一所述液压缸体1的外侧上固定有带导向槽18的安装板6,所述安装板6两侧板的导向槽18内设有转轴7,所述转轴7上同轴的设有转轮8和触点盘9,所述转轮8与所述转轴7之间设有带动所述转轴7单向旋转的棘轮,所述触点盘9上且邻近所述触点盘9的边缘处对称的设有两触点10,所述压板4的侧壁上且与所述安装板6位置相对应处固定有伸展板11,所述伸展板11的下部固定有带动所述转轮8旋转的牵引装置13,临近所述触点盘9的外侧设有支架14,所述支架14上安装有微动开关15,所述微动开关15通过导线与一静探仪16电连接,所述探杆5内的阻力传感器通过电缆与所述静探仪16电连接。
