非接触式静力触探深度测量装置及其应用

2020-11-03 09:44:01

一种非接触式静力触探深度测量装置,用于测量静力触探探杆的贯入深度,其特征在于:所述测量装置至少包括测距仪、固定支架和信号处理器,所述测距仪通过所述固定支架与静力触探机相连接固定,所述信号处理器接收处理所述测距仪的测距信号。优点是:能实现非接触式的静力触探探杆贯入深度的测量;可靠性和精度高,结构简单,便于安装;造价较低,推广便利。

固定支架的两侧分别设置有夹具,其中一个所述夹具用于所述固定支架与所述静力触探机之间的连接固定,另一个所述夹具用于所述测距仪与所述固定支架之间的连接固定。

测距仪与所述固定支架之间连接固定的夹具与所述固定支架之间设置有可伸缩机构。静力触探是将带有压力感应探头的探杆以均匀速率压入土中,并记录土体对探头的压力和贯入深度,用以探明土体性质,划分土层以及评估岩土力学特性。静力触探以其操作简单,快速及成果可靠性高等优点,已成为广泛应用的岩土工程原位测试方法。

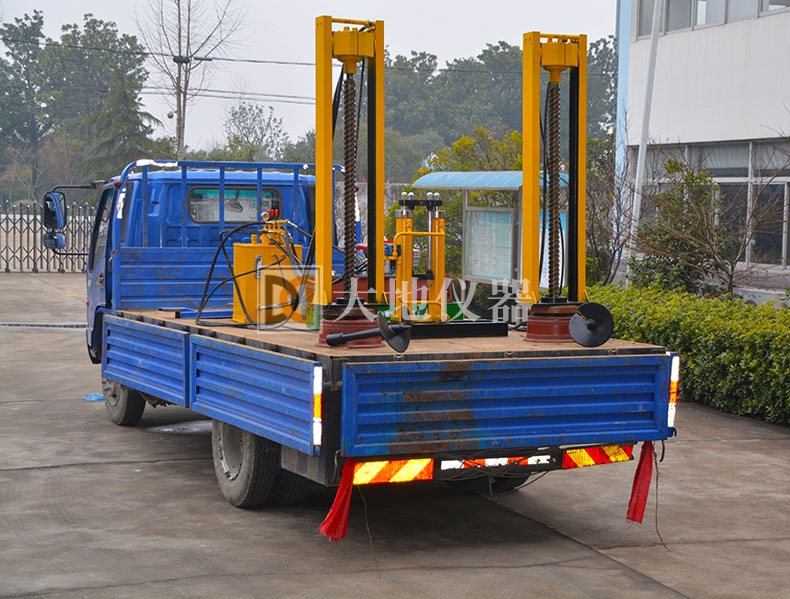

静力触探的设备主要包括贯入系统、探测系统及探头标定设备,贯入系统包含静力触探主机及反力装置,探测系统包含探头、探杆、电缆、数据采集仪和深度记录仪,探头标定设备包含加载系统和量测仪表等。
非接触式静力触探深度测量装置及其应用

深度记录是静力触探试验的重要内容,其作用是记录探杆贯入土体中的深度,并以固定深度(通常为1cm)为间隔来收集探头压力信号,从而形成连续的探头阻力-深度曲线。目前深度记录通常采用两种方法。

—种是人工记录,为最原始的方法,其在探杆旁树立标尺,采用人工读数,以一定深度间隔(通常是为1cm)激活数据采集按钮,从而形成探头阻力-深度曲线。人工记录需要专门的深度记录人员,并且深度记录精度难以控制。

另一种是机械式深度记录仪,其原理是将探杆内的传输线缆穿过由夹轮和滑动轮组成的角机系统,滑动轮上带有深度约2mm的轨道,并设置有触点和微动开关,当探杆贯入时,传输线缆通过与滑动上轨道的摩擦带动滑动轮转动,滑动轮每转动一圈,轮上触点碰击微动开关一次,产生脉冲信号,传送到仪器作深度计数并启动采集数据。相对与人工记录,其大大节省了人工,并且记录精度得到提高,但是,在实际应用过程中发现,线缆与滑动轮轨道容易产生滑轨现象,滑动轮转动不连续,从而导致记录深度不准,需要不断人工校正,试验效率降低。
