双桥静力触探探头普遍采用在哪里？

静力触探探头是静力触探工作中一个非常重要的组成部分，所有的探测数据都是通过探头传输的，探头与电缆相连，并与静力触探微机相连，完成整个探测工作，获得地层的一批数据，为进一步计算提供依据。

1、探头的种类

   探头分为单桥探头、双桥探头、三桥探头三种。

 （1）单桥探头在国内使用的最早，单桥探头是内部有一个传感器，即由一个桥路组成，形成四个输出端与四根电线相联，测得的指标是叫比贯入阻力Ps,该指标是即含锥尖阻力又含侧壁摩擦阻力，是一个综合指标，国内许多岩土工程手册在早期都是用比贯入阻力Ps与岩土其它指标如地基承载力、压缩模量、浅基参数、桩基参数建立相关关系，目前该种测试手段云南勘察工程均无使用。

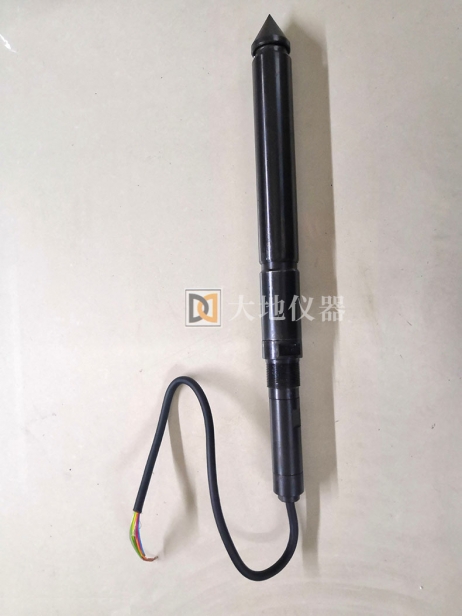

 （2）双桥静力触探探头目前在岩土工程勘察中普遍采用，其内部有两组传感器，即由两个桥路组成，形成八个输出端与8根电线相联，同时可测得两组指标，一个叫锥尖阻力qc,另一个叫侧壁摩擦阻力fs,该种方法的应用相当普遍，可计算地基土基本承载力fo、压缩模量Es、尤其对桩基工程如人工挖孔桩、振动沉管桩、钻孔灌注桩、预制管桩、预制方桩、长螺旋钻孔灌注桩，都可以计算上述桩型的极限侧模擦阻力，极限端阻力。

 （3）三桥探头目前使用教少，其内部有三组传感器，即由三个桥路组成，形成十二个输出端与12根电线相联,同时可测得三组指标,一个叫锥尖阻力qc,另一个叫侧壁摩擦阻力fs,还有一个叫孔隙水压力。

2、探头的技术参数

 （1）探头的横截面积有10平方厘米、15平方厘米、20平方厘米三种，其中应用最多的是15平方厘米探头。

 （2）10cm2探头，锥头直径35.9mm,锥角60度，双桥探头侧摩擦筒工作面积200cm2,有效长度179mm.

   (3) 15cm2探头，锥头直径43.7mm,锥角60度，双桥探头侧摩擦筒工作面积300cm2,有效长度219mm.

   (4) 20cm2探头，锥有直径50.4mm,锥角60度，双桥探头侧摩擦筒工作面积300cm2,有效长度189mm.

3、探头在使用前必须标定方可使用，探头使用一定时间后，当发现锥头的锥面刻痕明显，或出现不平整有明显 凹面或双桥探头侧壁摩擦筒直径明显小于锥头直径时，应予以更换。

 4、介绍目前工程勘察中最常用的探头是15cm2探头又分为以下型号

  （1）1型探头锥尖额定荷载18KN,侧壁额定荷载2.4KN;

   (2) 2型探头锥尖额定荷载36KN,侧壁额定荷载7.2KN;

   (3) 3型探头锥尖额定荷载54KN,侧壁额定荷载10.8KN;

   (4) 4型探头锥尖额定荷载60KN,侧壁额定荷载12.6KN

  目前国内大的负荷是国内大的负荷是4型探头，因为在有限的空间内提高探头吨位，只有从探头内部传感器材料来解决传感器材料，大的负荷是国内大的四型探头，因为在有限的空间内提高探头吨位，只有从探头内部传感器材料上解决传感器材料上的无可替代的问题。
