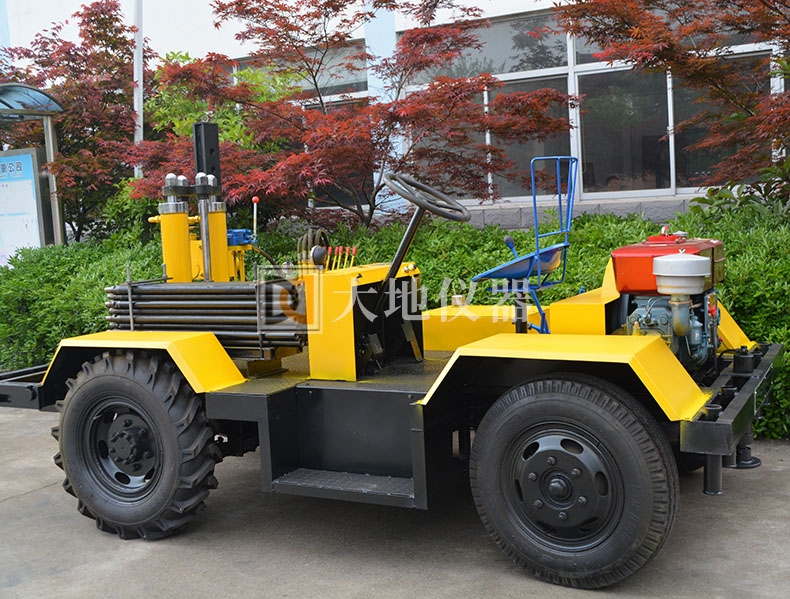

（一）概述 WSY-B型静力触探机采用液压传动技术，将测力静头匀速自动压入土中，通过静探微机（或自动记录仪表）测读、记录，确定土的有关力学参数。 WSY-B型静力触探机采纳了国内外同类产品许多优点，设计新颖，轻型结构、体积小、功力大、操作方便、自动化程度高，是土的静力触探（CPT）理想设备。它增加配置附件可延伸做孔压静探（CPTU）、十字板剪切（VCT）、压入式波速（WVT）及扁铲侧胀（DMT）等原位测试试验。 （二）主要技术规格与参数 规格类型：WSY-3B 、WSY-5B、WSY-8B、WSY-0B、WSY-5B、WSY-0B（见表） 结构型式：散装型式，叉形车人力拉运。 反 力：地锚（直径50～350 mm），下锚器液压自动下锚。 下锚器：油马达，扭矩.8 KN.M，转速0-8 min（可调）。 卡杆形式：插板式 油缸行程：600 mm 油 路：采用DL型和WE型控制阀，高压、低损耗。 工作油液：6#液压油，冬季气温较低也可用3#液压油。 配套头：双桥静头，亦可选配单桥或孔压三用头。 （三）机构特性 、本机由各自独立的动力车、贯入车、探杆车、下锚器及反力装置等构成，通过液压传动系统的高压软管将各部分有机地贯连成整机功能。 、各构件结构紧凑、体积小、重量轻，可分别用叉形车拉运，能在0.9m宽的窄道中自由通过。 3、采用插板式卡杆免除了卡不紧打滑现象。 、采用的多路阀（含换向、节流、溢流），灵活地控制油压与流量，操作十分简便，且更换容易。 5、设置了差动油路，能实现迅速回升与迅速拔杆。 6、贯入车机座装有水泡调平器、支承调节杆、导正瓦等，保证机身调水平，探杆贯入导向垂直。 7、贯入车上部能装置十字板扭力箱总承，车架底孔能插入波速头，孔压静头，扁铲及十字板头等，可进行静探、孔压静探、十字板剪切，压入式波速及扁铲侧胀等试验，实现一机多用。
