静力触探试验实施细则

2020-09-09 09:28:17

一、静力触探:通过静力将标准圆锥形探头匀速压入土中,根据测定触探头的贯入阻力,判定土的物理力学特性的一种原位试验方法。

二、试验目的和适用范围 

静力触探试验可用于推定软土、一般粘性土、粉土、砂土和含少量碎石及其经过强夯处理、预压处理等地基(土)承载力。

三、试验设备 

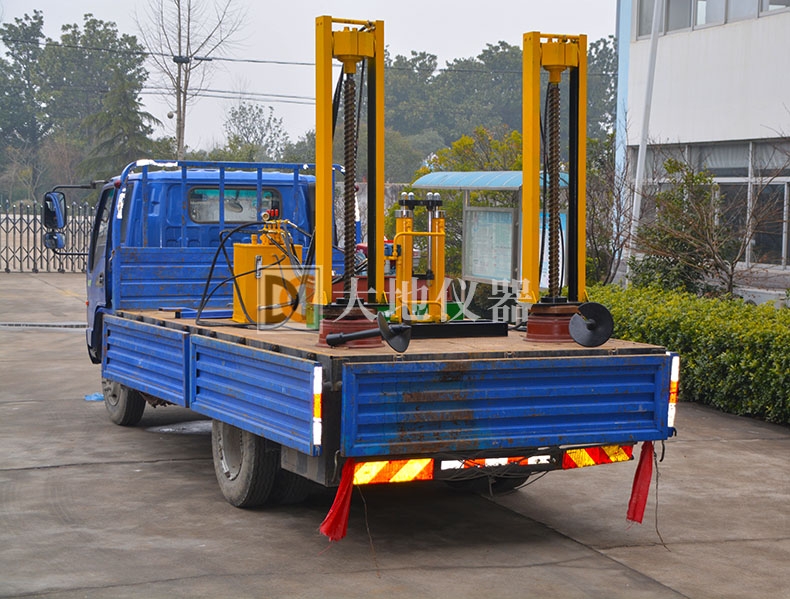

静力触探试验设备,主要由触探主机(加压动力装置)、反力装置、探头、量测仪、探杆、导线等组成。触探头根据其结构和功能主要分为单桥触探头和双桥触探头两种。

四、原理

单桥静力触探试验原理:当探头压入土中时,由于土层阻力,使探头受到一定压力,土层强度愈高,探头所受到的压力愈大,使得探头传感器上的电桥发生变化。在弹性限度内,探头所受的力与桥压成线性关系,通过放大即可将土层的阻力转换为电信号,然后由仪表测出。双桥触探试验原理与单桥触探试验相似,当触探头压入土中时,土层不但给锥头有反力,还给摩擦筒有个向上的摩擦力,由于摩擦筒上部与侧壁传感器连接,这样即可测得土层对侧壁的摩擦阻力。

五、数据分析以及判定

当零点漂移超过满量程的1%时,可以用线性插值法进行校正;记录曲线上出现断线时,关机前的记录和重启后10厘米穿透深度的记录应连接成平滑曲线;当记录深度与实际深度之间的误差超过1%时,可以在误差深度范围内等距离调整。
