静力触探的装置以及成果应用

2020-08-05 09:20:46

一、加压装置

起到将探针压入土层的作用,根据加压方式可分为以下几类:

1.手动轻型静力触探:探头由人工压入土中,总贯入力为20-30KN,适用于大型设备难以进入的狭窄场所的浅基础现场测试。

2.齿轮机械静力触探:主要部件有变速电机(动力、锥齿轮、螺杆、导向滑块、支架、底板、导向轮等)。由于其结构简单,加工方便,可单独组装或安装在汽车上。但是,穿透力很小,一般为40-50kN,穿透深度有限。

3.全液压动静压发声:分为单缸和双缸。主要部件有:油缸和固定油缸座、油泵、分压阀、高压油管、压杆和导向轮等。目前,液压静力触探仪在我国得到了广泛的应用。一般来说,卡车被改装成汽车型静态探测车。电源既可以使用汽车本身的动力,也可以使用外部电源。工作条件较好,穿透力可达200千牛

二、反力装置

1.使用地锚作为反力:当局部工作台有一层硬粘土覆盖层时,可以使用2-4层以上的地锚作为反力,取决于所需反力的大小。锚杆长度约为1.5m,应设计为拆卸式。2.使用重物作为反力:如地表土为砂砾石、砾石土等,地锚很难下降,此时只能使用压力材料来解决反力问题,如铁路、钢锭、原铁块等重物对触头的压力。软土地基深度在30m以内,-4-5t。

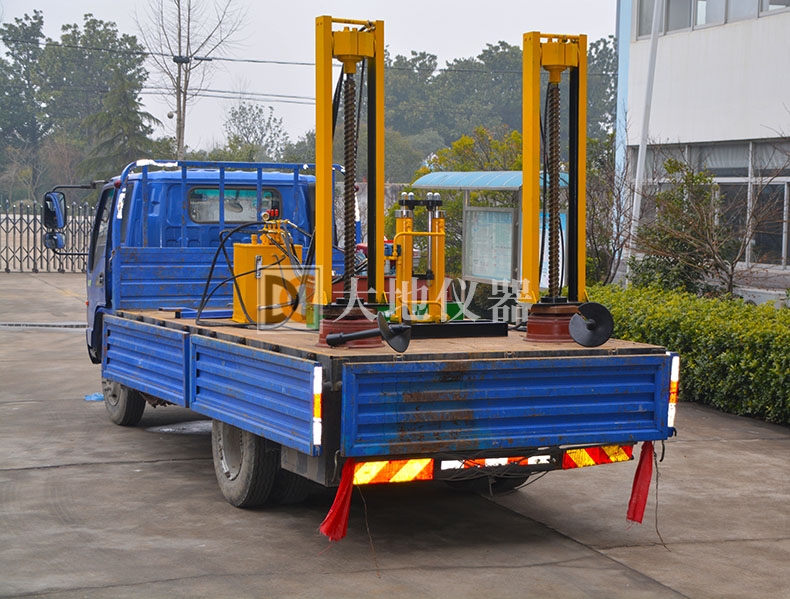

3.利用车辆的自重作为反作用力:将整个发声设备安装在卡车上,利用卡车的自重作为反作用力。如果反作用力仍然不足,在卡车上安装一个锚绞车,运行4~6个地锚,或在卡车上装载厚钢板或其他重物,以增加测深车本身的重量。安装在汽车上的渗透设备工作方便,工作效率高,但也存在一些缺点。由于汽车底盘离地面太高,施力点与地面之间的自由长度太大。当下部遇到硬层时,贯入阻力突然增大,很容易使钻杆弯曲或断裂。因此,应考虑降低施力点与地面之间的高度。测深杆通常由外径为φ32 ~ 35毫米、壁厚超过5毫米的高强度无缝钢管或p42毫米无缝钢管制成。为了使用方便,每根探棒的长度应为lm,探头应水平连接,以减少压人过程中探棒与土壤之间的摩擦。

三、静力触探成果应用

1、土层分类2、地基土承载力的确定3、土体变形指数的确定4、非排水剪切强度的确定5、土体内摩擦角的确定6、砂土相对密实度和砂土密度的确定、粘土塑性状态的确定、单桩承载力的估算
