静力触探设备俗称静力触探仪,一般由三部分构成,即:①静力触探头:地层阻力传感器;②量测记录仪表:测量与记录探头所受各种阻力;③贯入系统:包括触探主机与反力装置,共同负责将探头压入土中。触探主机借助探杆将装在其底端的探头压入土中;反力装置则提供主机在贯入探头过程中所需之反力。目前广泛应用的静力触探车集上述三部分为一整体。静力触探车具有贯入深度大(贯入力一般大于10t)、效率高和劳动强度低的优点。但它仅适用于交通便利、地形较平坦及可开进汽车的勘测场地使用。贯入力等于5t或小于5t者,一般为轻型静力触探仪。使用时,一般都将上述三部分分开装运到勘测现场,进行测试时再将三部分有机地联接起来。在交通不便、勘测深度不大或土层较软的地区,轻型静力触探应用很广。它具有便于搬运、测试成本较低及灵活方便之优点。静力触探仪的贯入力一般为2t—20t,贯入力为20t,因为细长的探杆受力极限不能太大,太大易弯曲或折断。贯入力为2t—3t者,一般为手摇链式电测十字板-触探两用仪。贯入力大于5t者,一般为液压式主机。现介绍几种主要的和常用的触探仪。
常用静力触探仪介绍
1.CLD型静力触探-十字板剪切两用仪
CLD系列十字板、静力触控两用仪结构简单、轻巧,不需电源,便于搬运,对交通不便及无电源地区尤感方便。适用于软土、一般粘性土及松至中密砂层,是目前国内应用最广的轻型静力触控装置。本触探仪是以人力转动手柄,通过链轮及齿轮变速,带动两根加压链条循环转动,由加长的链片销轴,压住“山”形板和卡块,将探头压入土中贯入速率为0.8米~1.0 米/分,提升速度是靠改变手柄位置来改变。本机附有电测十字板探头,可分别进行静力触探试验及十字板剪切试验!

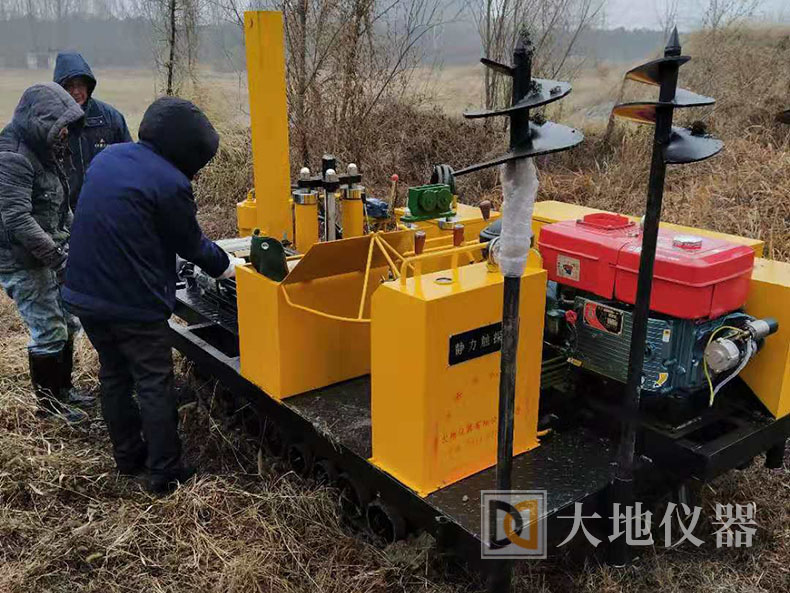

2.履带式静探车
履带式静探车工作原理跟其它液压静探机相同;它采用液压传动技术,将静探探头匀速自动压入土层中,利用探头跟土层接触的阻力,通过电阻应变转化成电量信号传到地面上的测仪上测读、记录、确定土的有关力学参数,供基础设计之用,它适宜在软土、粘性土、老粘土、黄土、砂性土层工作。
2Y-20E型液压履带静探车采纳国内外同类产品许多优点,设计新颖,结构紧凑,体积小,功率大,并具有下列特点:
1、采用履带支承和行走,可在海滩、河滩、沙地、水田等恶劣环境开展静探作业,且道路路面结冰仍可行走.
2、液压系统先进,采用分片式组合多路换向阀,结构紧凑,体积小,安装方便,压力损失小,溢流阀压力过载特性好。
3、采用独特的滑移式液压下锚装置,静探贯入工作时,将液压下锚装置轻便地滑移到车外,由大功率下锚马达旋转下锚,工作结束后即可收回装置,方便快捷,
4、本机器能一机多用,不仅是静力触探测试的理想设备,配置附件,可延伸作孔压静探(CPTU)、自钻式旁压(PMT)、扁铲侧胀(DMT)、十字板剪切(VCT)、压入式波速(WVT)等原位测试等试验。
3.静力触探车
目前,我国生产静力触探车的厂家较多,主要有如皋市大地仪器有限公司厂等。各厂生产的触探车贯入能力都已达到20t,都有封闭式车箱,可以在不受气候条件影响下进行野外作业。
