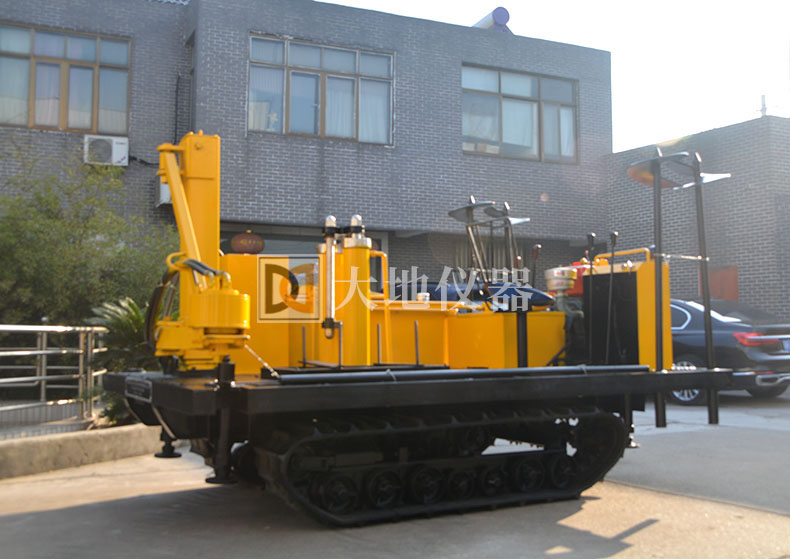

履带触探车

履带触探车


履带式静探车工作原理跟其它液压静探机相同;它采用液压传动技术,将静探探头匀速自动压入土层中,利用探头跟土层接触的阻力,通过电阻应变转化成电量信号传到地面上的测仪上测读、记录、确定土的有关力学参数,供基础设计之用,它适宜在软土、粘性土、老粘土、黄土、砂性土层工作。
2Y-20E型液压履带静探车采纳国内外同类产品许多优点,设计新颖,结构紧凑,体积小,功率大,并具有下列特点:
1、采用履带支承和行走,可在海滩、河滩、沙地、水田等恶劣环境开展静探作业,且道路路面结冰仍可行走.
2、液压系统先进,采用分片式组合多路换向阀,结构紧凑,体积小,安装方便,压力损失小,溢流阀压力过载特性好。
3、采用独特的滑移式液压下锚装置,静探贯入工作时,将液压下锚装置轻便地滑移到车外,由大功率下锚马达旋转下锚,工作结束后即可收回装置,方便快捷,
4、本机器能一机多用,不仅是静力触探测试的理想设备,配置附件,可延伸作孔压静探(CPTU)、自钻式旁压(PMT)、扁铲侧胀(DMT)、十字板剪切(VCT)、压入式波速(WVT)等原位测试等试验。

履带式静探车工作原理跟其它液压静探机相同;它采用液压传动技术,将静探探头匀速自动压入土层中,利用探头跟土层接触的阻力,通过电阻应变转化成电量信号传到地面上的测仪上测读、记录、确定土的有关力学参数,供基础设计之用,它适宜在软土、粘性土、老粘土、黄土、砂性土层工作。
2Y-20E型液压履带静探车采纳国内外同类产品许多优点,设计新颖,结构紧凑,体积小,功率大,并具有下列特点:
1、采用履带支承和行走,可在海滩、河滩、沙地、水田等恶劣环境开展静探作业,且道路路面结冰仍可行走.
2、液压系统先进,采用分片式组合多路换向阀,结构紧凑,体积小,安装方便,压力损失小,溢流阀压力过载特性好。
3、采用独特的滑移式液压下锚装置,静探贯入工作时,将液压下锚装置轻便地滑移到车外,由大功率下锚马达旋转下锚,工作结束后即可收回装置,方便快捷,
4、本机器能一机多用,不仅是静力触探测试的理想设备,配置附件,可延伸作孔压静探(CPTU)、自钻式旁压(PMT)、扁铲侧胀(DMT)、十字板剪切(VCT)、压入式波速(WVT)等原位测试等试验。

主要技术规格与参数:
1、发动机功率:22 KW 转速:2000~2500 r/min
2、行走机构行走速度(km/h): 10-30
爬坡能力:不大于30度 。
履带: 橡胶履带   宽:350 mm    节距:82 P    齿数:55 Z
3、液压系统
齿轮油泵:型号规格:CB-Fc315-FL-YZ
额定转速:2000 r/min
流量(L/min):60
压力(MPa):16
多路阀:型号规格:DL15CF.50WC.C
4、触探装置:规格2Y-20(可调整)
额定贯入力:200 KN-250KN         起拔力:240 KN-300KN
贯入速度: 1.2±0.3 m/min    系统油压 :16MPa
5、下锚机构
下锚马达:最大扭距:2442 N.m转速(r/min)
6、地锚 型式:多层锚       锚径:≥300 mm
7、探杆 材质:高强度合金钢45MnMoB杆径(mm):Φ36、Φ40、Φ42(选配)
8、最高环境温度:40℃ 最低环境温度:-20℃  发动机水温度:<90℃   液压油温度:<65℃
9、整机尺寸外形尺寸(mm):3300×1800×1800(长×宽×高)
10、重量:3200kg(标准配置)
