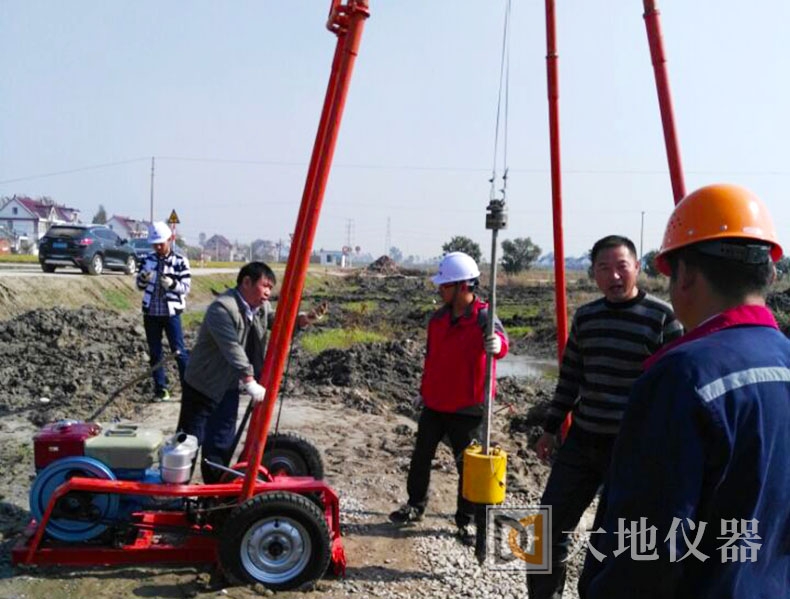

圆锥动力触探之标准贯入试验

◆采用自动落锤装置，保持锤击力恒定；

◆探测杆与触探杆垂直，偏差不得超过2%；

◆防锤击偏心、探杆、探触探杆倾斜和侧向摇晃；

◆锤击贯入连续和均匀地进行，锤击速度每分钟宜为15～30击；

◆每贯入1m，宜将探杆转动一圈半；当贯入深度超过10m，每贯入20cm宜转动探杆一次；

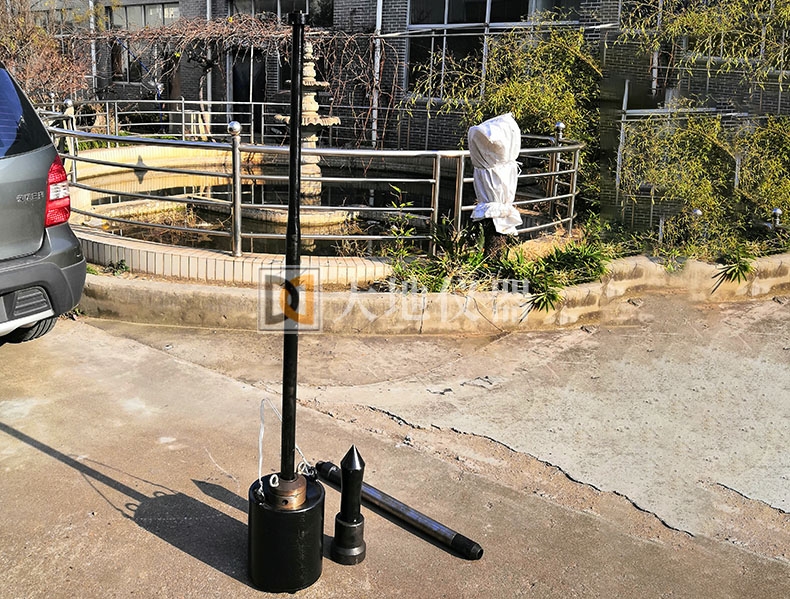

◆对轻型动力触探，当N10>100或贯入15cm锤击数超过50时，可停止试验；对重型动力触探，当连续三次N63.5>50时，可停止试验或改用超重型触探。

二、圆锥动力触探试验应注意事项

◆在钻孔中进行动力触探试验，凡在钻孔中进行动力触探试验时，均应注意以下事项：钻机安装是否平稳，探头(钻具)是否能垂直触探(钻)；

◆试验前认真检查落锤、探头、探杆的规格以及破损情况，不合适的要更换；

◆保证在整个触点(贯入)的触点能量大，损耗小，经常检查触杆的弯曲变形、各丝扣松动及牢固度。

◆准确丈量杆长和实际孔深，防止在钻松的、上涌的或已触进过土层中触进。

◆防止一次性触摸(渗透)土层过厚，影响动态探测质量。连续触摸(渗透)3~5m后，可以拔出触摸杆，抽取触摸过的岩土，准确测量深度，确认触摸过的岩土已被清除，然后根据测试的技术要求继续测试，直到设计要求的深度停止。

三、标准贯入试验技术要求应符合下列规定：

◆试验孔宜采用回转钻进，不宜采用冲击钻进，尽可能减少对孔底土的扰动。当孔壁不稳定时，可用套管护壁，也可用泥浆护壁。当有地下水，孔内水位要保持略高于地下水位，保持孔底土处于平衡状态，不使孔底发生涌砂变松。

◆在试验前，先钻至计划试验标高以上15cm处，确认清除孔底残土后方可进行正式试验。试验时先把贯入器打入土中15cm，这15cm的锤击数量另作记录，不作正式测试数据。打入土中15cm后开始记录每打入10cm的锤击数，累计打入30cm的锤击数为标准贯入试验锤击数N。

◆试验采用自动脱钩的自由落锤法进行锤击，并减小导向杆与锤间的摩阻力，避免锤击时的偏心和侧向晃动，保持贯入器、探杆、导向杆连接后的垂直度，锤击速度以每分钟15～30击为宜，不应大于30击/分钟。

◆当锤击数已达50击，而贯入深度未达30cm时，可记录50击的实际贯入深度（△s，cm），按下公式3.3.3换算成相当于30cm的标准贯入试验锤击数N，并终止试验。

四、标准贯入试验应注意事项

◆在钻孔中进行标准贯入试验，凡钻孔中应注意的事项，标准贯入均应引起重视。例如钻机的安装是平稳的，保证钻杆、钻具的钻进(贯入)是垂直的，避免了孔壁塌陷等；

◆测试前要仔细检查落锤、贯入器、钻杆的规格及破损情况，如有不当应更换；

◆准确测量杆的长度和实际孔的深度，以防止在钻孔松动和涌动的土层中进行测试，并且必须防止在套管中进行测试。
