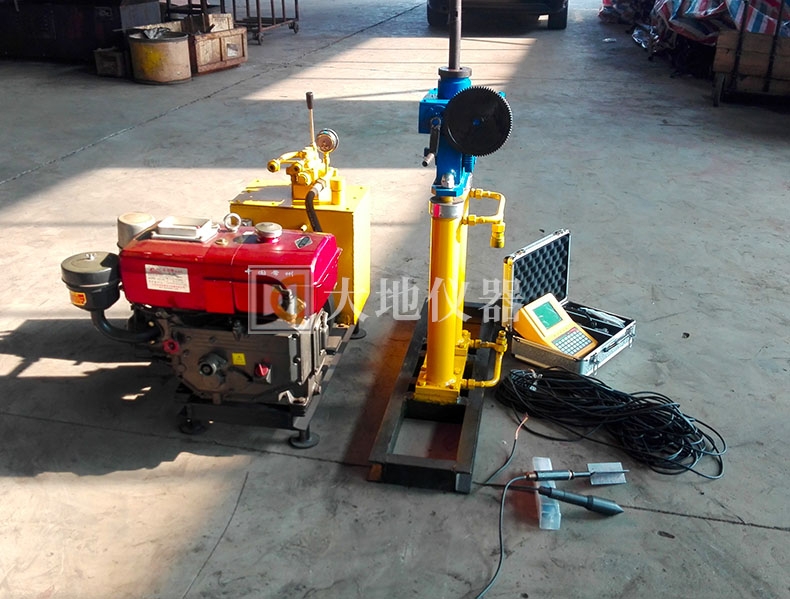

静力触探试验的基本原理是利用准静电力将内部带有传感器的探头匀速压入土中(与动力触探试验相比,没有或只有很小的冲击载荷)。由于地层中各种土壤的硬度不同,探头的阻力自然也不同。传感器通过电信号将不同大小的穿透电阻输入记录仪并记录下来。通过定性关系和统计关系,得出了土工地质特征与渗透阻力的关系,得到了土壤剖面和土壤质量。
适用条件
静态触探主要用于粘性土,粉土,砂土。对黄河下游各类水利工程、工民建工程、公路桥梁工程等地下50米以内的各种土层,尤其是对复杂、地层条件变化较大、不容易取得原状土的地区,采用静力触探方法勘探饱和砂土和高灵敏度软粘土地层,效果更好。
静态触探不仅是现场试验,而且是一种勘探方法,它与常规的勘探方法,如钻井取样—室内试验等方法相比,具有快速、经济、节省人力等优点。另外,在采用桩基础工程勘察时,静力触探可以确定桩端持力层等特点也是常规勘察方法无法比拟的。
静态触探的研究成果具有广泛的应用前景,其主要内容包括:土层的划分、各土层的工程特性指标的选取、桩基参数的确定等。
1、划分土层及土类判别
按照静力触探资料划分土层的方法应遵循如下步骤:
(1)根据不同的阻力大小和曲线形状对静探头的阻力和深度曲线进行分割,如土层摩擦阻力大,超孔隙水压力大,曲线变化小,土层多为粘土层。
(2)根据临界深度的概念,准确地确定了各土层的界面深度,在达到较常数值之前,锥面阻力逐渐由表面均匀穿透(硬壳层除外)增加到一定深度(临界深度),层为临界深度和相对恒定值,当探头继续穿透到第二层时,探头阻力将受到上下土层的共同影响,变大或变小。一般规律是曲线的中间深度为水平深度,第二层具有较常数值。
(3)在以上两步之后,再分别对各层土的探头抗力等参数进行算术平均,其平均数可用于确定土名,也可根据各种经验图确定土层(类)的名称。并可利用多孔静力触探曲线进行场地土层剖面计算。
2、求土层的工程性质指标
采用静力触探法推求土体工程特性指标,其可靠性好、经济性好、周期短,因而受到广泛欢迎和应用。可判别土的湿润度和重力密度,计算饱和土的重力密度,计算土的抗剪强度参数,确定地基土的基本承载力f0,用孔压触探寻饱和土的固结系数和渗透系数等。
3、在桩基勘察中的应用
由于静力触探机理类似于沉桩,因此可以确定桩端持力层和单桩承载力。双桥静触探的精度高于单桥静触探,在桩基勘察中应优先考虑。
